Menggabungkan Smoothwall dgn Mikrotik

Pengantar

Tidak bisa dipungkiri jika keberadaan webproxy (jika diconfigure dengan baik, dan ini bagi beberapa orang merupakan keasikan tersendiri atau juga merupakan beban tersendiri dikarenakan banyaknya parameter yang terdapat didalam squid webproxy yang dapat diconfigure. Perbedaan configure ini akan memberikan efek yang berbeda pula.)
Untuk rekan-rekan yang tidak ingin ambil pusing dengan configure-configure tersebut, kecuali anda ingin "bermain-main" dengan parameter yang ada disquid, anda dapat menggunakan smoothwall atau ipcop. Memang Smoothwall atau IPCOP sesungguhnya merupakan operating sistem berbasis linux yang dikhususkan sebagai Gateway internet. Gateway ini menjembatani antara LAN dengan Internet. Namun kali ini saya akan menggabungkan kemampuan dari Mikrotik dengan kemampuan webproxy dari smoothwall. Smoothwall yang saya gunakan merupakan versi freeware atau versi community.
Satu hal kenapa saya lebih memilih Smoothwall dibandingkan IPCOP adalah Dikarenakan hardware ditempat saya rata-rata sudah pakai P4, maka kernel 2.6 menjadi pilihan saya. Hal ini hanya dipenuhi oleh smoothwall sedangkan IPCOP masih berkutat pada kernel 2.4.
Mikrotik digunakan sebagai gateway dan bandwidth management dikarenakan dihal tersebut mikrotik mempunyai nilai lebihnya.

Skema Jaringan
| Inet Cloud |-------| Modem |-----| Mikrotik |------| Switch |-------| LAN |
-----------------------------------------|
-----------------------------------------|
-----------------------------------------|
-----------------------------------| Smoothwall |
Asumsi
  1. Mikrotik telah terinstall dan berjalan dengan baik.
  2. Client LAN telah sukses berinternetan.
  3. Mikrotik dan Smoothwall terletak di mesin yang berbeda.
  4. Untuk kasus saya,menggunakan koneksi speda (koneksi yang lain juga gpp, sama saja pada intinya).
  5. Smoothwall diletakan sejajar mikrotik dikarenakan dari uji coba saya dengan skema yang diatas lebih cocok buat saya, dibandingkan dengan skema dimana smoothwall berada sejajar client.
  6. Ada baiknya untuk komputer yang akan digunakan sebagai webproxy memiliki spesifikasi, memory minimum 256 MB lebih dari itu lebih baik dianjurkan untuk memakai 1 GB. untuk Processor tidak terlalu signifikan. Untuk hardisk sebaiknya memakai SATA atau SCSI, dikarenakan untuk squid webproxy kekuatan dan kecepatan dari hardisk sangat menentukan "efek speed" dari browsing client. jikalau tidak ada SATA atau SCSI maka apa boleh buat memakai hardisk PATA.
  7. Topologi pada smoothwall adalah green + red, jadi diperlukan 2 buah lancard di dalam mesin yang akan diinstall smoothwall
Peralatan Tempur
  1. Smoothwall CD, dapat didonlot disini
  2. putty, dapat didonlot disini
  3. Winscp, dapat didonlot disini
  4. advproxy, dapat didonlot disini
  5. urlfilter, dapat didonlot disini
  6. calamaris webproxy report, dapat didonlot disini
  7. Kopi/teh dan cemilan, silahkan cari ditoko terdekat :D

Action

Setelah ISO smoothwall didonlot kemudian di burning ke cd dengan program burning kesayangan anda. Untuk putty, winscp, advproxy, urlfilter dan calamaris dapat disimpan dikomputer lain yang nantinya meremote smoothwall. Karena paket-paket ini akan diinstall melalui komputer remote.
Atur Bios Komputer yang akan diinstall Smoothwall agar dapat booting awal langsung dari CDROM, kemudian masukan cd Smoothwallnya.
Tampilan awal Installasi Smoothwall :

Setelah di ENTER maka akan muncul :

lalu

Tekan OK, lalu tekan enter dua kali sehingga akan muncul...

Jika anda sebelumnya pernah menginstall smoothwall dan menyimpan backup config-nya kedalam floopydisk, maka ketika tampilan dibawah ini muncul masukan floopy disk backup dan tekan yes.

Jika untuk pertama kali menginstall smoothwall maka cukup tekan tombol No.
kemudian pilih keyboard mapping dan isikan nama dari smoothwall anda (hostname). Tahap selanjutnya adalah memilih "security policy" dikarenakan smoothwall kita nantinya berada didalam "zona aman" mikrotik maka kita biarkan security policy berada di open

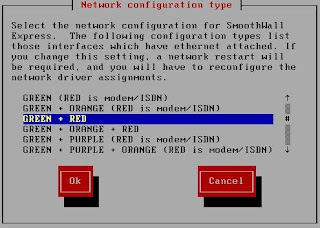

kemudian masuk ke pemilihan topologi smoothwall

pilih green + red

Kemudian muncul tampilan konfirmasi untuk mengubah config network

klik OK, lakukan probe untuk mendeteksi secara otomatis kartu jaringan anda


Setelah semua kartu jaringan terdeteksi, kemudian kita berikan IP-nya

Untuk kasus saya ini IP untuk GREEN dan RED diisikan IP dalam satu subnet, jadi misalkan untuk GREEN diberikan 192.168.10.2/255.255.255.0 (dengan asumsi untuk kartu jaringan dimikrotik yang mengarah ke smoothwall diberikan ip 192.168.10.1) maka untuk RED diberikan IP 192.168.10.3/255.255.255.0 dengan pilihan secara statik.

Kemudian ....

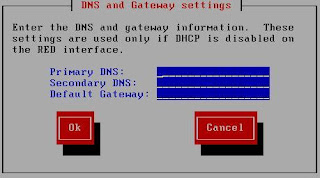

Isikan DNS dan default gatewaynya, untuk default gateway isikan ip mikrotik yang mengarah ke smoothwall (dalam kasus saya adalah 192.168.10.1). Untuk DNS bisa memakai IP mikrotik dengan catatan option "allow remote request"-nya di checklist/dipilih atau bisa memakai DNS yang diberikan oleh ISP.

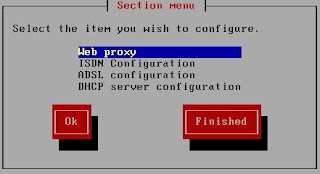

Untuk selanjutnya akan muncul screen...

Dikarenakan akan menggunakan addons advproxy dkk, maka untuk section ini langsung saja klik finished.

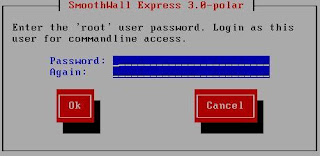

Isikan password yang anda inginkan untuk mengakses smoothwall melalui web browser (user: admin)

Isikan password yang anda inginkan untuk mengakses smoothwall melalui terminal (user: root).

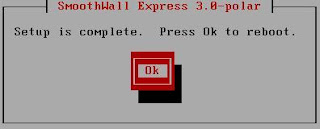

Installasi telah selesai, Klik OK untuk reboot.
silahkan antara mikrotik dan smoothwall saling dihubungkan dengan kabel jaringan secara cross, untuk mengetesnya silahkan saling ping dari kedua sisi, apakah sudah ada reply atau belum.
Setelah semua saling reply, saatnya.....

Configuring Smoothwall.....

Untuk selanjutnya kita dapat mengconfigure smoothwall melalui web browser, dengan mengetik
ip_smoothwall:81 di browser, sehingga akan muncul dibrowser anda seperti ini.

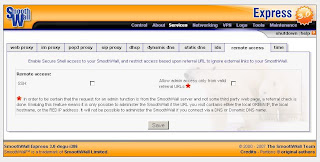

Setelah masuk ke configure smoothwall, langsung aja masuk ke tab service-->remote access..

ceklist bagian ssh, kemudian save...

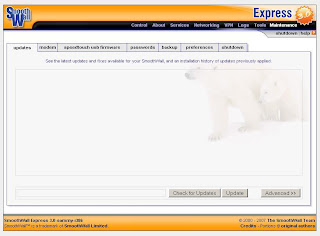

Kemudian masuk ke tab maintenance --> updates
untuk mengupdates smoothwall agar segala bugs yang ada dapat ditambal melalui updates ini..

Jika koneksi keinternet anda tidak bermasalah maka akan terdapat updates-updates yang berasal dari websitenya smoothwall. Yang perlu diingat adalah setiap kali melakukan updates maka Mods-mods atau addons yang telah kita pasang wajib di uninstall dan install lagi, jika tidak dilakukan maka addons tidak dapat berjalan sebagaimana mestinya. Setelah semua updates didonlot kemudian diinstall dan kemudian smoothwall akan meminta reboot..
untuk mengetahui apakah updates-updates tadi telah terinstall dapat dilihat di tab yang sama, maka akan muncul selain updates terbaru dari website smootwall (jika ada yang baru dan kita belum menginstallnya..) juga updates-updates yang telah terinstall oleh kita.

Installing Addons...

untuk menginstall addons (setelah kita donlot semua addons yang diperlukan) kita memerlukan peralatan tempur putty untuk menjalankan terminal smoothwall secara remote dari komputer lainnya dan juga winscp untuk memindahkan file-file addons dari komputer remote ke komputer smoothwall.

Install advproxy
Gunakan winscp untuk memindahkan file advproxy ke smoothwall (biasanya ditaruh difolder /tmp).
login melalui ssh dengan user root, untuk windows bisa menggunakan putty dengan port ssh 222
uncompress advproxy
tar –xzf swe3-nn-advproxy-version.tar.gz
masuk ke direktory hasil uncompress tadi dan jalankan:
./install
setelah selesai install, melalui browser masuk ke smoothwall dan di tab service sudah web-proxy.



untuk option yang diceklist silahkan melihat gambar diatas, untuk proxyport bisa memakai 8080 atau 3128 (port standar untuk webproxy, walaupun memakai yang lainnya juga gpp. Akan tetapi demi kelancaran dan keamanan lebih baik memakai satu diantara dua port tadi)
memory cache size (MB) = 8
Minimal object size (KB) = 0
Hardisk cache size (MB) = 10000 ( hardisk yang saya pake 80 GB SATA)
Maximum object size (KB) = 128000
memory replacement policy = heap GDSF
cache replacement policy = heap LFUDA
untuk option yang lain dibiarkan standard bawaan smoothwall aja
buat file di /var/smoothwall/proxy/store_url_rewrite.pl
dan isikan dengan :
#!/usr/bin/perl

$|=1;
while (<>) {
@X = split;
$url = $X[0];
$url =~s@^http://(.*?)/get_video\?(.*)video_id=(.*?)&.*@squid://videos.youtube.INTERNAL/ID=$3@;
$url =~s@^http://(.*?)/get_video\?(.*)video_id=(.*?)$@squid://videos.youtube.INTERNAL/ID=$3@;
$url =~s@^http://(.*?)/videodownload\?(.*)docid=(.*?)$@squid://videos.google.INTERNAL/ID=$3@;
$url =~s@^http://(.*?)/videodownload\?(.*)docid=(.*?)&.*@squid://videos.google.INTERNAL/ID=$3@;
$url =~s@^http://(.*?)/albums\?&.*@squid://images.photobucket.INTERNAL/ID=$3@;
#print "$url\n"; }
$url =~s@^http://(.*?)/albums\?$@squid://images.photobucket.INTERNAL/ID=$3@;
$url =~s@^http://(.*?)/albums\?&.*@squid://videos.photobucket.INTERNAL/ID=$3@;
$url =~s@^http://(.*?)/albums\?$@squid://videos.photobucket.INTERNAL/ID=$3@;
print "$url\n"; }
ubah kepemilikan file ke 755

edit file /var/smoothwall/proxy/advanced/acls/include.acl
dan tambahkan ini
acl store_rewrite_list url_regex ^http://(.*?)/get_video\?
acl store_rewrite_list url_regex ^http://(.*?)/videodownload\?
acl store_rewrite_list url_regex ^http://i(.*?).photobucket.com/albums/(.*?)/(.*?)/(.*?)\?
acl store_rewrite_list url_regex ^http://vid(.*?).photobucket.com/albums/(.*?)/(.*?)\?

# The keyword for all youtube video files are "get_video?", "videodownload?" and "videoplaybeck?id"
# The "\.(jp(e?g|e|2)|gif|png|tiff?|bmp|ico|flv)\?" is only for pictures and other videos
#acl store_rewrite_list urlpath_regex \/(get_video\?|videodownload\?|videoplayback\?id) \.(jp(e?g|e|2)|gif|png|tiff?|bmp|ico|flv)\? \/ads\?
#acl store_rewrite_list_web url_regex ^http:\/\/([A-Za-z-]+[0-9]+)*\.[A-Za-z]*\.[A-Za-z]*
#acl store_rewrite_list_path urlpath_regex \.(jp(e?g|e|2)|gif|png|tiff?|bmp|ico|flv)$
#acl store_rewrite_list_web_CDN url_regex ^http:\/\/[a-z]+[0-9]\.google\.com doubleclick\.net

#add this line before cache deny
#acl QUERY2 urlpath_regex get_video\? videoplayback\? \.(jp(e?g|e|2)|gif|png|tiff?|bmp|ico|flv)\?
#cache allow QUERY2
#cache allow store_rewrite_list_web_CDN
#cache deny url that has cgi-bin and ? this is the default for below squid 2.7 version
#acl QUERY urlpath_regex cgi-bin \?
#cache deny QUERY

#storeurl_access allow store_rewrite_list
#this is not related to youtube video its only for CDN pictures
#storeurl_access allow store_rewrite_list_web_CDN
#storeurl_access allow store_rewrite_list_web store_rewrite_list_path
#storeurl_access deny all
#rewrite_program path is base on windows so use use your own path
#storeurl_rewrite_program /var/smoothwall/proxy/google_cache.pl
#storeurl_rewrite_children 1
#storeurl_rewrite_concurrency 10

#http_access allow manager localhost
cache allow store_rewrite_list
cache allow all
storeurl_access allow store_rewrite_list
storeurl_access deny all
storeurl_rewrite_program /var/smoothwall/proxy/store_url_rewrite.pl
storeurl_rewrite_children 1
storeurl_rewrite_concurrency 10

acl file_terlarang url_regex -i hot_indonesia.exe
acl file_terlarang url_regex -i hotsurprise_id.exe
acl file_terlarang url_regex -i best-mp3-download.exe
acl file_terlarang url_regex -i R32.exe
acl file_terlarang url_regex -i rb32.exe
acl file_terlarang url_regex -i mp3.exe
acl file_terlarang url_regex -i HOTSEX.exe
acl file_terlarang url_regex -i Browser_Plugin.exe
acl file_terlarang url_regex -i DDialer.exe
acl file_terlarang url_regex -i od-teen
acl file_terlarang url_regex -i URLDownload.exe
acl file_terlarang url_regex -i od-stnd67.exe
acl file_terlarang url_regex -i Download_Plugin.exe
acl file_terlarang url_regex -i od-teen52.exe
acl file_terlarang url_regex -i malaysex
acl file_terlarang url_regex -i edita.html
acl file_terlarang url_regex -i info.exe
acl file_terlarang url_regex -i run.exe
acl file_terlarang url_regex -i Lovers2Go
acl file_terlarang url_regex -i GlobalDialer
acl file_terlarang url_regex -i WebDialer
acl file_terlarang url_regex -i britneynude
acl file_terlarang url_regex -i download.exe
acl file_terlarang url_regex -i backup.exe
acl file_terlarang url_regex -i GnoOS2003
acl file_terlarang url_regex -i wintrim.exe
acl file_terlarang url_regex -i MPREXE.EXE
acl file_terlarang url_regex -i exengd.EXE
acl file_terlarang url_regex -i xxxvideo.exe
acl file_terlarang url_regex -i Save.exe
acl file_terlarang url_regex -i ATLBROWSER.DLL
acl file_terlarang url_regex -i NawaL_rm
acl file_terlarang url_regex -i Socks32.dll
acl file_terlarang url_regex -i Sc32Lnch.exe
acl file_terlarang url_regex -i dat0.exe
http_access deny file_terlarang

#youtube's videos
refresh_pattern -i (get_video\?|videodownload\?|videoplayback\?) 161280 50000% 525948 override-expire ignore-reload
#and for pictures
refresh_pattern -i \.(jp(e?g|e|2)|gif|png|tiff?|bmp|ico|flv)(\?|$) 161280 3000% 525948 override-expire reload-into-ims
refresh_pattern ^http://(.*?)/get_video\? 10080 90% 999999 override-expire ignore-no-cache ignore-private
refresh_pattern ^http://(.*?)/videodownload\? 10080 90% 999999 override-expire ignore-no-cache ignore-private
refresh_pattern ^http://i(.*?).photobucket.com/albums/(.*?)/(.*?)/(.*?)\? 43200 90% 999999 override-expire ignore-no-cache ignore-private
refresh_pattern ^http://vid(.*?).photobucket.com/albums/(.*?)/(.*?)\? 43200 90% 999999 override-expire ignore-no-cache ignore-private
refresh_pattern -i (/cgi-bin/|\?) 0 0% 0
refresh_pattern -i \.(swf|png|jpg|jpeg|bmp|tiff|png|gif) 43200 90% 129600 reload-into-ims override-lastmod
refresh_pattern -i \.(mov|mpg|mpeg|flv|avi|mp3|3gp|sis|wma) 43200 90% 129600 reload-into-ims override-lastmod
refresh_pattern -i \.(zip|rar|tgz|bin|ace|bz|bz2|tar|gz|exe) 43200 90% 129600 reload-into-ims override-lastmod
refresh_pattern -i (.*html$|.*htm|.*shtml|.*aspx|.*asp) 43200 90% 1440 reload-into-ims override-lastmod
refresh_pattern -i \.(class|css|js|gif|jpg)$ 10080 90% 43200 override-expire
refresh_pattern -i \.(jpe|tif)$ 10080 90% 43200 override-expire
refresh_pattern -i \.(mpe|wmv|wav|au|mid)$ 10080 90% 43200 override-expire
refresh_pattern -i \.(arj|lha|lzh)$ 10080 90% 43200 override-expire
refresh_pattern -i \.(hqx|pdf|rtf|doc|swf)$ 10080 90% 43200 override-expire
refresh_pattern -i \.(inc|cab|ad|txt|dll)$ 10080 90% 43200 override-expire
refresh_pattern -i \.(asp|acgi|pl|shtml|php3|php)$ 2 20% 4320 reload-into-ims
refresh_pattern ^http://*.google.*/.* 720 90% 4320 reload-into-ims override-lastmod
refresh_pattern ^http://*korea.*/.* 720 90% 4320 reload-into-ims override-lastmod
refresh_pattern ^http://*.akamai.*/.* 720 90% 4320 reload-into-ims override-lastmod
refresh_pattern ^http://*.windowsmedia.*/.* 720 90% 4320 reload-into-ims override-lastmod
refresh_pattern ^http://*.googlesyndication.*/.* 720 90% 4320 reload-into-ims override-lastmod
refresh_pattern ^http://*.plasa.*/.* 720 90% 4320 reload-into-ims override-lastmod
refresh_pattern ^http://*.telkom.*/.* 720 90% 4320 reload-into-ims override-lastmod
refresh_pattern ^http://*.friendster.com/.* 720 90% 10080 reload-into-ims override-lastmod
refresh_pattern ^http://*.facebook.com/.* 720 90% 10080 reload-into-ims override-lastmod
refresh_pattern ^http://*.blogspot.*/.* 720 90% 10080
refresh_pattern ^http://*.wikipedia.*/.* 720 90% 10080
refresh_pattern ^http://*.wordpress.*/.* 720 90% 10080
refresh_pattern ^http://*.bhinneka.*/.* 720 90% 10080
refresh_pattern ^http://*.okezone.*/.* 720 90% 10080
refresh_pattern ^http://*.multiplay.*/.* 720 90% 10080
refresh_pattern ^http://*.blogger.*/.* 720 90% 10080
refresh_pattern ^gopher: 1440 0% 1440
refresh_pattern ^ftp: 43200 90% 129600 reload-into-ims override-expire
refresh_pattern ^http://www.detiksport.com/.* 180 35% 4320 override-expire override-lastmod ignore-reload reload-into-ims
refresh_pattern ^http://www.kompas.com/.* 180 35% 4320 override-expire override-lastmod ignore-reload reload-into-ims
refresh_pattern ^http://www.detiknews.com/.* 180 35% 4320 override-expire override-lastmod ignore-reload reload-into-ims
refresh_pattern ^http://www.photobucket.com/.* 180 100% 4320 override-expire override-lastmod ignore-reload reload-into-ims
refresh_pattern ^http://www.detikhot.com/.* 180 35% 4320 override-expire override-lastmod ignore-reload reload-into-ims
refresh_pattern ^http://www.kapanlagi.com/.* 180 35% 4320 override-expire override-lastmod ignore-reload reload-into-ims
refresh_pattern ^http://www.okezone.com/.* 180 35% 4320 override-expire override-lastmod ignore-reload reload-into-ims
refresh_pattern ^http://www.indowebster.com/.* 180 100% 4320 override-expire override-lastmod ignore-reload reload-into-ims
refresh_pattern ^http://www.telkomspeedy.com/.* 180 100% 4320 override-expire override-lastmod ignore-reload reload-into-ims
refresh_pattern ^http://www.imagevenue.com/.* 180 100% 4320 override-expire override-lastmod ignore-reload reload-into-ims
refresh_pattern ^http://www.flickr.com/.* 180 100% 4320 override-expire override-lastmod ignore-reload reload-into-ims
refresh_pattern ^http://www.imageshack.us/.* 180 100% 4320 override-expire override-lastmod ignore-reload reload-into-ims
refresh_pattern ^http://www.usercash.com/.* 180 100% 4320 override-expire override-lastmod ignore-reload reload-into-ims
refresh_pattern ^http://www.googlesyndication.com/.* 180 100% 4320 override-expire override-lastmod ignore-reload reload-into-ims
refresh_pattern ^http://www.co.cc/.* 180 35% 4320 override-expire override-lastmod ignore-reload reload-into-ims
refresh_pattern ^http://www.21cineplex.com/.* 180 35% 4320 override-expire override-lastmod ignore-reload reload-into-ims
refresh_pattern ^http://www.saatchi-gallery.co.uk/.* 180 100% 4320 override-expire override-lastmod ignore-reload reload-into-ims
refresh_pattern ^http://www.onemanga.com/.* 180 100% 4320 override-expire override-lastmod ignore-reload reload-into-ims
refresh_pattern ^http://www.jobsdb.com/.* 180 35% 4320 override-expire override-lastmod ignore-reload reload-into-ims
refresh_pattern ^http://www.imeem.com/.* 180 100% 4320 override-expire override-lastmod ignore-reload reload-into-ims
refresh_pattern ^http://www.download.com/.* 180 100% 4320 override-expire override-lastmod ignore-reload reload-into-ims
refresh_pattern ^http://www.amazon.com/.* 180 35% 4320 override-expire override-lastmod ignore-reload reload-into-ims
refresh_pattern ^http://www.friendster-layouts.com/.* 180 100% 4320 override-expire override-lastmod ignore-reload reload-into-ims
refresh_pattern ^http://www.geocities.com/.* 180 100% 4320 override-expire override-lastmod ignore-reload reload-into-ims
refresh_pattern ^http://www.redtube.com/.* 180 100% 4320 override-expire override-lastmod ignore-reload reload-into-ims
refresh_pattern ^http://www.files.wordpress.com/.* 180 100% 4320 override-expire override-lastmod ignore-reload reload-into-ims
refresh_pattern ^http://indonetwork.co.id/.* 180 35% 4320 override-expire override-lastmod ignore-reload reload-into-ims
refresh_pattern ^http://gudanglagu.com/.* 180 100% 4320 override-expire override-lastmod ignore-reload reload-into-ims
refresh_pattern ^http://megaupload.com/.* 180 100% 4320 override-expire override-lastmod ignore-reload reload-into-ims
refresh_pattern ^http://www.karir.com/.* 180 35% 4320 override-expire override-lastmod ignore-reload reload-into-ims
refresh_pattern ^http://www.myspace.com/.* 180 100% 4320 override-expire override-lastmod ignore-reload reload-into-ims
refresh_pattern ^http://www.multiply.com/.* 180 100% 4320 override-expire override-lastmod ignore-reload reload-into-ims
refresh_pattern ^http://www.rapidshare.com/.* 180 100% 4320 override-expire override-lastmod ignore-reload reload-into-ims
refresh_pattern ^http://www.4shared.com/.* 180 100% 4320 override-expire override-lastmod ignore-reload reload-into-ims
refresh_pattern ^http://www.ziddu.com/.* 180 100% 4320 override-expire override-lastmod ignore-reload reload-into-ims
refresh_pattern ^http://www.kaskus.com/.* 180 35% 4320 override-expire override-lastmod ignore-reload reload-into-ims
refresh_pattern ^http://www.kaskus.us/.* 180 35% 4320 override-expire override-lastmod ignore-reload reload-into-ims
refresh_pattern ^http://www.friendster.com/.* 180 100% 4320 override-expire override-lastmod ignore-reload reload-into-ims
refresh_pattern ^http://mail.yahoo.com/.* 180 100% 4320 override-expire override-lastmod ignore-reload reload-into-ims
refresh_pattern ^http://login.yahoo.com/.* 180 100% 4320 override-expire override-lastmod ignore-reload reload-into-ims
refresh_pattern ^http://mail.yahoo.co.id/.* 180 100% 4320 override-expire override-lastmod ignore-reload reload-into-ims
refresh_pattern ^http://mail.google.com/.* 180 100% 4320 override-expire override-lastmod ignore-reload reload-into-ims
refresh_pattern ^http://*.yahoo.*/.* 180 100% 4320 override-expire override-lastmod ignore-reload reload-into-ims
refresh_pattern ^http://*.yahoo.com/.* 180 100% 4320 override-expire override-lastmod ignore-reload reload-into-ims
refresh_pattern ^http://*.yahoo.co.id/.* 180 100% 4320 override-expire override-lastmod ignore-reload reload-into-ims
refresh_pattern ^http://*.akamai.net/.* 180 100% 4320 override-expire override-lastmod ignore-reload reload-into-ims
refresh_pattern ^http://*.yimg.*/.* 180 100% 4320 override-expire override-lastmod ignore-reload reload-into-ims
refresh_pattern ^http://*.gmail.*/.* 180 100% 4320 override-expire override-lastmod ignore-reload reload-into-ims
refresh_pattern ^http://*.detik.*/.* 180 35% 4320 override-expire override-lastmod ignore-reload reload-into-ims
refresh_pattern . 0 20% 4320

#opsi zph
zph_mode tos
zph_local 0x30
zph_parent 0
zph_option 136

#opsi yg lain
quick_abort_min 0
quick_abort_max 0
quick_abort_pct 100
ie_refresh off
client_lifetime 2 hours
#ipcache_size 4096
#ipcache_low 90
#ipcache_high 95
maximum_object_size_in_memory 64 KB
dari browser masuk ke tab web proxy lalu klik save and restart

Install Urlfilter

Dengan cara yang sama, pindahkan file urlfilter hasil donlot ke folder /tmp dengan menggunakan winscp, lalu uncompress
login melalui ssh dengan user root, untuk windows bisa menggunakan putty dengan port ssh 222
uncompress urlfilter
tar -xzf sw3-nn-urlfilter-version.tar.gz
masuk kedirektory hasil uncompress dan jalankan
./install
setelah selesai install, melalui browser masuk ke smoothwall dan di tab service dibagian service sudah terdapat option url filter.



Untuk update blacklist-nya bisa disini
setelah semua option yang diinginkan untuk difilter kemudian di save.
untuk menggabungkan dengan advproxy (dibagian paling bawah tab web-proxy terdapat option url filter) silahkan diceklist dan klik save and restart web-proxy nya.

Install calamaris webproxy reporting
Dengan cara yang sama, pindahkan file urlfilter hasil donlot ke folder /tmp dengan menggunakan winscp, lalu uncompress
login melalui ssh dengan user root, untuk windows bisa menggunakan putty dengan port ssh 222
uncompress urlfilter
tar -xzf sw3-nn-calamaris-version.tar.gz
masuk kedirektory hasil uncompress dan jalankan
./install
Setelah berhasil install maka di tab logs (dilihat melalui browser) akan terdapat tab proxy report.

sedikit tuning......
edit file /etc/rc.d/rc.firewall.up dengan...
# set network tweaks
echo 49152 > /proc/sys/fs/file-max
echo 262144 > /proc/sys/net/core/rmem_default
echo 262144 > /proc/sys/net/core/rmem_max
echo 262144 > /proc/sys/net/core/wmem_default
echo 262144 > /proc/sys/net/core/wmem_max
echo 4096 87380 8388608 > /proc/sys/net/ipv4/tcp_rmem
echo 4096 65536 8388608 > /proc/sys/net/ipv4/tcp_wmem
echo 4096 4096 4096 > /proc/sys/net/ipv4/tcp_mem
echo 1 > /proc/sys/net/ipv4/tcp_low_latency
echo 4000 > /proc/sys/net/core/netdev_max_backlog
echo 1024 65000 > /proc/sys/net/ipv4/ip_local_port_range
echo 16384 > /proc/sys/net/ipv4/tcp_max_syn_backlog
lalu reboot smoothwall-nya..

Untuk mengetest silahkan di browser client di isikan proxy secara manual dan dicoba untuk browsing..

Transparent proxy....

Masukan rule ini melalui terminal mikrotik :
/ip firewall nat
add action=dst-nat chain=dstnat comment="" disabled=no dst-port=80 \
in-interface=LAN protocol=tcp src-address-list=LAN to-addresses=\
192.168.10.2 to-ports=8080
ini untuk membuat agar client tidak perlu memasukan secara manual setting port proxy kedalam browsernya (transparent) dan memaksa semua trafik http (port 80) untuk di dst-nat ke ip smoothwall (192.168.10.2 itu ip smoothwall, silahkan sesuaikan dengan jaringan anda)





from my XP © Template Design by Herro
